V型導軌齒條傳動系統安裝和調整

2020-07-29 21:32:13

次

V型導軌齒條傳動系統安裝和調整

背隙設置和滾輪預緊操作時通過滾輪的偏心法蘭來實現的。

系列是同心結構的。在偏心滾輪系列中，在偏心軸上提供2個孔，它們可用來調整背隙。

如果滾輪位于它的零位位置，齒輪齒合背隙應該為標準值，此時側隙為0.05mm。

過度預緊會降低系統使用壽命，預緊不足會導致滾輪不轉，或者因為齒輪齒合不良而造成磨損。

通過端面扳手旋轉滾輪的偏心軸來實現滾輪的預載。

正確的預載大約時滾輪在無負載的情況下，適度用力，可以用手轉動滾輪。

滾輪預載調整

1. 松開位偏心輪的緊固螺栓S，將載板推到橫梁上。

2. 按箭頭所示方向均勻滾動滾輪1 和2，直到側隙達到*小值。用偏心調整其背隙到0.05mm。如果滾輪位于它的零位位置，齒輪齒合背隙應該為標準值，此時側隙為0.05mm。

3. 按箭頭方向均勻旋轉偏心輪3 和4，適度預緊滾輪。

4.擰緊固定螺栓S，緊固力矩見上表。

5. 檢查齒輪齒條之間的背隙，齒輪不能過緊。否則，請松開滾輪，重復第2點。6. 檢測預緊：滾輪在無負載狀態下，適度用力，可以用手轉動。如果不能，請松開滾輪3和4，重復第3點。

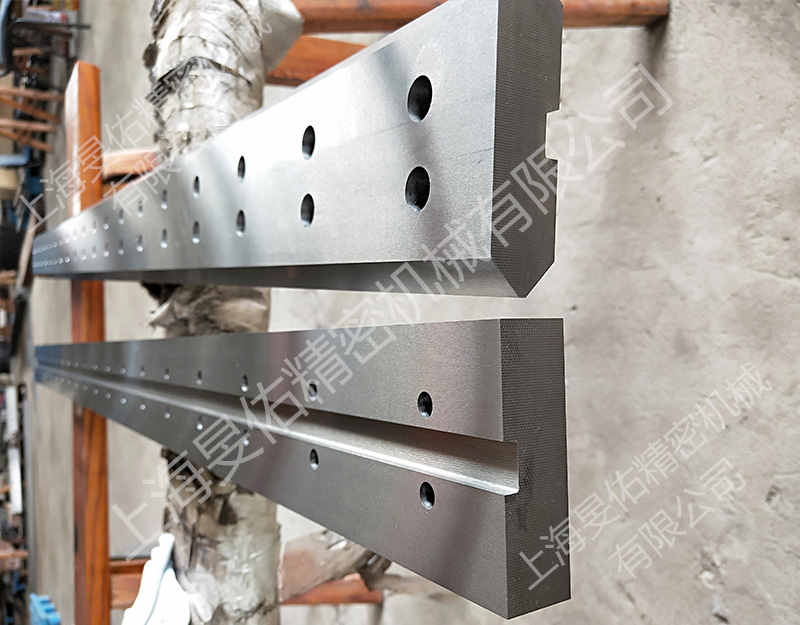

雙V導軌
